Лептир вентили
Лептир вентил је ротациони вентил са четвртином обртаја, који се користи за заустављање, регулацију и покретање протока.
Лептир вентили се лако и брзо отварају. Ротација ручке за 90 степени омогућава потпуно затварање или отварање вентила. Велики лептир вентили су обично опремљени такозваним мењачем, где је ручни точак зупчаницима повезан са вретеном. Ово поједностављује рад вентила, али на рачун брзине.

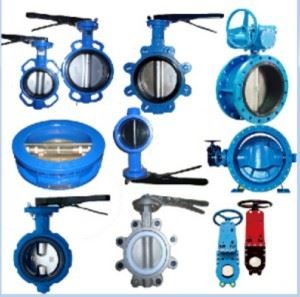

Врсте лептир вентила
Лептир вентили имају кратко кружно тело, округли диск, метална или мекана седишта, горњи и доњи лежај осовине и кутију за пуњење. Конструкција тела лептир вентила варира. Уобичајени дизајн је тип плочице који се уклапа између две прирубнице. Други тип, дизајн плочице, држи се на месту између две прирубнице помоћу вијака који спајају две прирубнице и пролазе кроз рупе у спољашњем кућишту вентила. Лептир вентили су доступни чак и са крајевима са прирубницама, навојем и сучеоним заваривањем, али се не примењују често.
Лептир вентили поседују многе предности у односу на капије, кугле, утикаче и кугличне вентиле, посебно за апликације великих вентила. Уштеде у тежини, простору и трошковима су најочигледније предности. Трошкови одржавања су обично ниски јер постоји минималан број покретних делова и нема џепова за задржавање течности.
Лептир вентили су посебно погодни за руковање великим токовима течности или гасова на релативно ниским притисцима и за руковање муљицама или течностима са великим количинама суспендованих чврстих материја.
Конструкција седишта лептир вентила
Заустављање протока се постиже заптивање диска вентила на седиште које се налази на периферији унутрашњег пречника тела вентила. Многи лептир вентили имају еластомерно седиште на које се диск заптива. Други лептир вентили имају заптивни прстен који користи стезни прстен и подложни прстен на гуменом прстену са назубљеном ивицом. Овај дизајн спречава екструзију О-прстенова.
У раним дизајнима, метални диск је коришћен за заптивање металног седишта. Овај аранжман није обезбедио непропусно затварање, али је обезбедио довољно затварања у неким применама (тј. водови за дистрибуцију воде).
Конструкција тела лептир вентила
Конструкција тела лептир вентила варира. Најекономичнији је тип плочице који се уклапа између две прирубнице цевовода. Други тип, дизајн плочице, држи се на месту између две прирубнице цеви помоћу вијака који спајају две прирубнице и пролазе кроз рупе у спољашњем кућишту вентила. Лептир вентили су доступни са конвенционалним крајевима са прирубницама за причвршћивање на прирубнице цеви, иу крајњој конструкцији са навојем.
